SN8P2501
使用注意事項

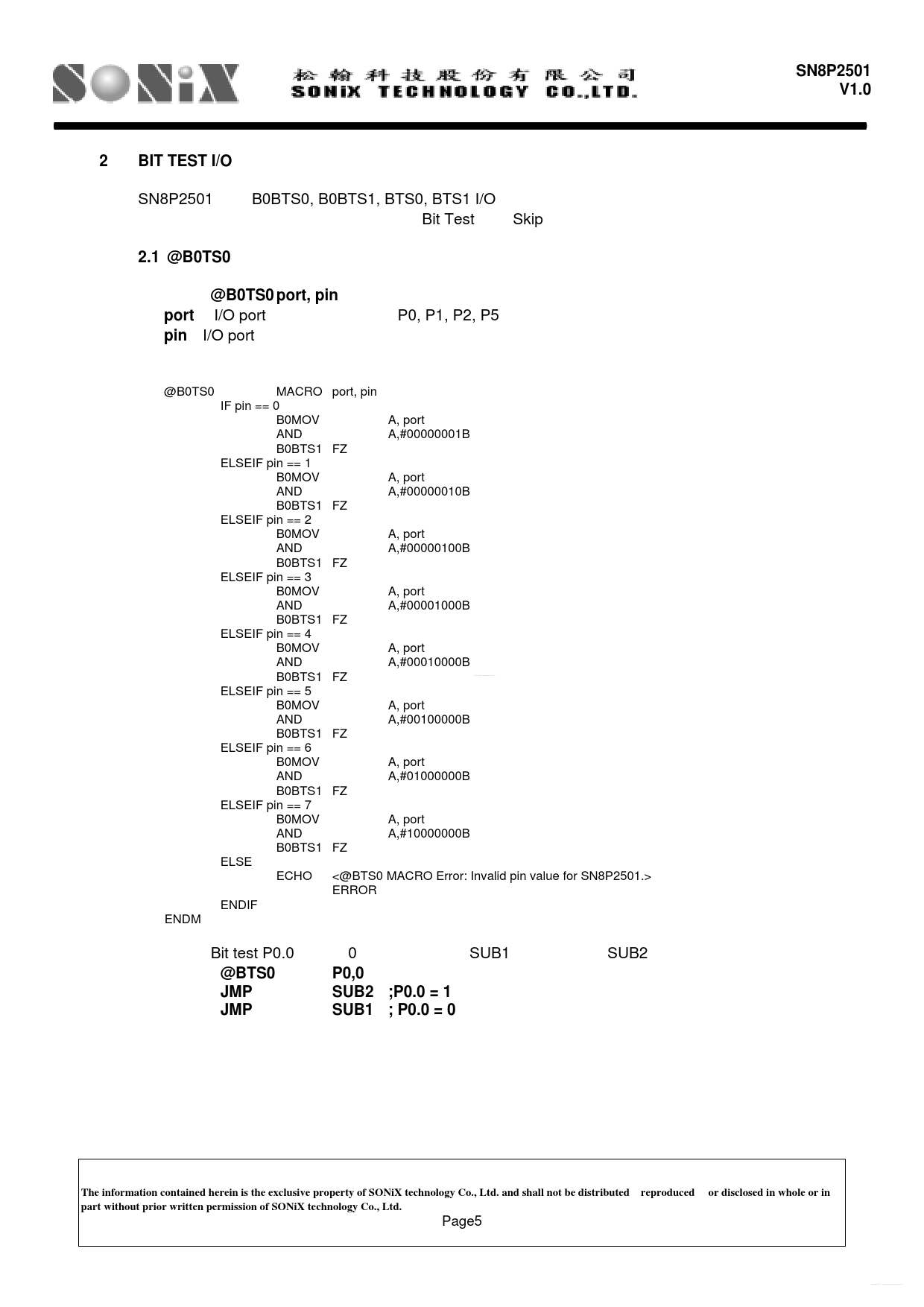

V1.0 2 BIT TEST I/O
： SN8P2501 使用 B0BTS0, B0BTS1, BTS0, BTS1 I/O 腳位，同時與中斷並存時會發生錯誤，影響程式正常 執行，提供下列巨集程式避免錯誤，保留 Bit Test 指令 Skip 功能，此問題將在晶片改版時修正。
2.1 @B0TS0
巨集程式： 語法：
@B0TS0 port, pin port
： I/O port 位置，設置數值為 P0, P1, P2, P5。
pin
：I/O port 腳位位置， 程式： @B0TS0 MACRO port, pin IF pin == 0 B0MOV A, port AND A,#00000001B B0BTS1 FZ ELSEIF pin == 1 B0MOV A, port AND A,#00000010B B0BTS1 FZ ELSEIF pin == 2 B0MOV A, port AND A,#00000100B B0BTS1 FZ ELSEIF pin == 3 B0MOV A, port AND A,#00001000B B0BTS1 FZ ELSEIF pin == 4 B0MOV A, port AND A,#00010000B B0BTS1 FZ http://www.DataSheet4U.net/ ELSEIF pin == 5 B0MOV A, port AND A,#00100000B B0BTS1 FZ ELSEIF pin == 6 B0MOV A, port AND A,#01000000B B0BTS1 FZ ELSEIF pin == 7 B0MOV A, port AND A,#10000000B B0BTS1 FZ ELSE ECHO <@BTS0 MACRO Error: Invalid pin value for SN8P2501.> ERROR ENDIF ENDM 範例：Bit test P0.0 是否為 0，成立程式跳至 SUB1，不成立跳至 SUB2。
@BTS0 P0,0 JMP SUB2 ;P0.0 = 1 JMP SUB1 ; P0.0 = 0
