MMDT3906. Electrical Characteristics. Characteristic. Symbol. Min. Max. Unit. Test Condition. OFF CHARACTERISTICS. ON CHARACTERISTICS

MMDT3906 Electrical Characteristics Characteristic Symbol Min Max Unit Test Condition OFF CHARACTERISTICS ON CHARACTERISTICS

Modelllinie für dieses Datenblatt

Textversion des Dokuments

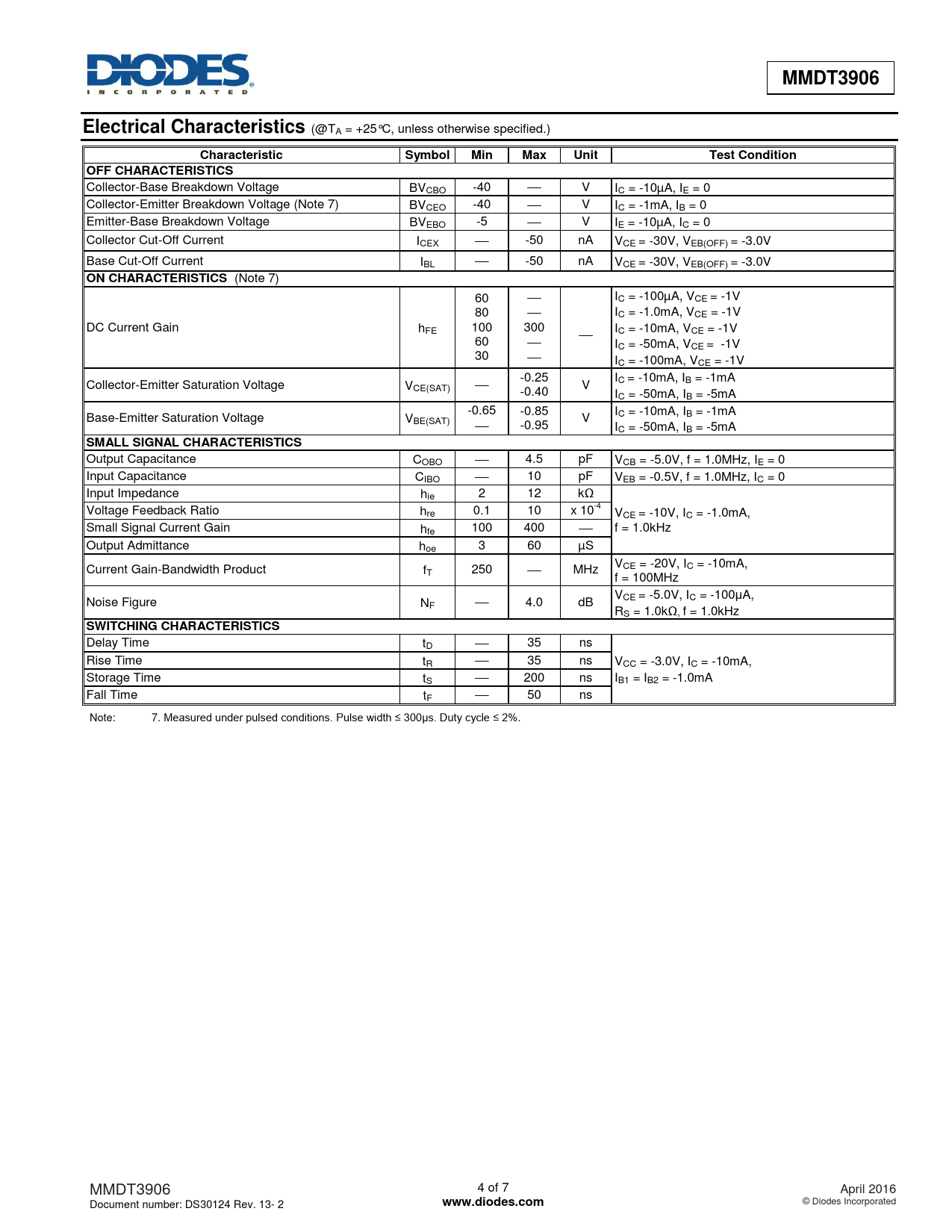

MMDT3906 Electrical Characteristics
(@TA = +25°C, unless otherwise specified.)
Characteristic Symbol Min Max Unit Test Condition OFF CHARACTERISTICS
Collector-Base Breakdown Voltage BVCBO -40  V IC = -10µA, IE = 0 Collector-Emitter Breakdown Voltage (Note 7) BVCEO -40  V IC = -1mA, IB = 0 Emitter-Base Breakdown Voltage BVEBO -5  V IE = -10µA, IC = 0 Collector Cut-Off Current ICEX  -50 nA VCE = -30V, VEB(OFF) = -3.0V Base Cut-Off Current IBL  -50 nA VCE = -30V, VEB(OFF) = -3.0V
ON CHARACTERISTICS
(Note 7)

60  IC = -100µA, VCE = -1V 80  I C = -1.0mA, VCE = -1V DC Current Gain hFE 100 300  I C = -10mA, VCE = -1V 60  IC = -50mA, VCE = -1V 30  IC = -100mA, VCE = -1V -0.25 I Collector-Emitter Saturation Voltage V C = -10mA, IB = -1mA CE(SAT)  V -0.40 IC = -50mA, IB = -5mA -0.65 -0.85 I Base-Emitter Saturation Voltage V C = -10mA, IB = -1mA BE(SAT)  V -0.95 IC = -50mA, IB = -5mA
SMALL SIGNAL CHARACTERISTICS
Output Capacitance COBO  4.5 pF VCB = -5.0V, f = 1.0MHz, IE = 0 Input Capacitance CIBO  10 pF VEB = -0.5V, f = 1.0MHz, IC = 0 Input Impedance hie 2 12 kΩ Voltage Feedback Ratio hre 0.1 10 x 10-4 VCE = -10V, IC = -1.0mA, Small Signal Current Gain h f = 1.0kHz fe 100 400  Output Admittance hoe 3 60 µS V Current Gain-Bandwidth Product f CE = -20V, IC = -10mA, T 250  MHz f = 100MHz V Noise Figure N CE = -5.0V, IC = -100μA, F  4.0 dB RS = 1.0kΩ f = 1.0kHz
SWITCHING CHARACTERISTICS
Delay Time tD  35 ns Rise Time tR  35 ns VCC = -3.0V, IC = -10mA, Storage Time tS  200 ns IB1 = IB2 = -1.0mA Fall Time tF  50 ns Note: 7. Measured under pulsed conditions. Pulse width ≤ 300µs. Duty cycle ≤ 2%. MMDT3906 4 of 7 April 2016 Document number: DS30124 Rev. 13- 2
