Datasheet LTC3803-5 (Analog Devices) - 3

HerstellerAnalog Devices
BeschreibungConstant Frequency Current Mode Flyback DC/DC Controller in ThinSOT
Seiten / Seite16 / 3 — ELECTRICAL CHARACTERISTICS. The. denotes the specifi cations which apply …
Dateiformat / GrößePDF / 171 Kb
DokumentenspracheEnglisch

ELECTRICAL CHARACTERISTICS. The. denotes the specifi cations which apply over the full operating

ELECTRICAL CHARACTERISTICS The denotes the specifi cations which apply over the full operating

Modelllinie für dieses Datenblatt

Textversion des Dokuments

LTC3803-5
ELECTRICAL CHARACTERISTICS The
l

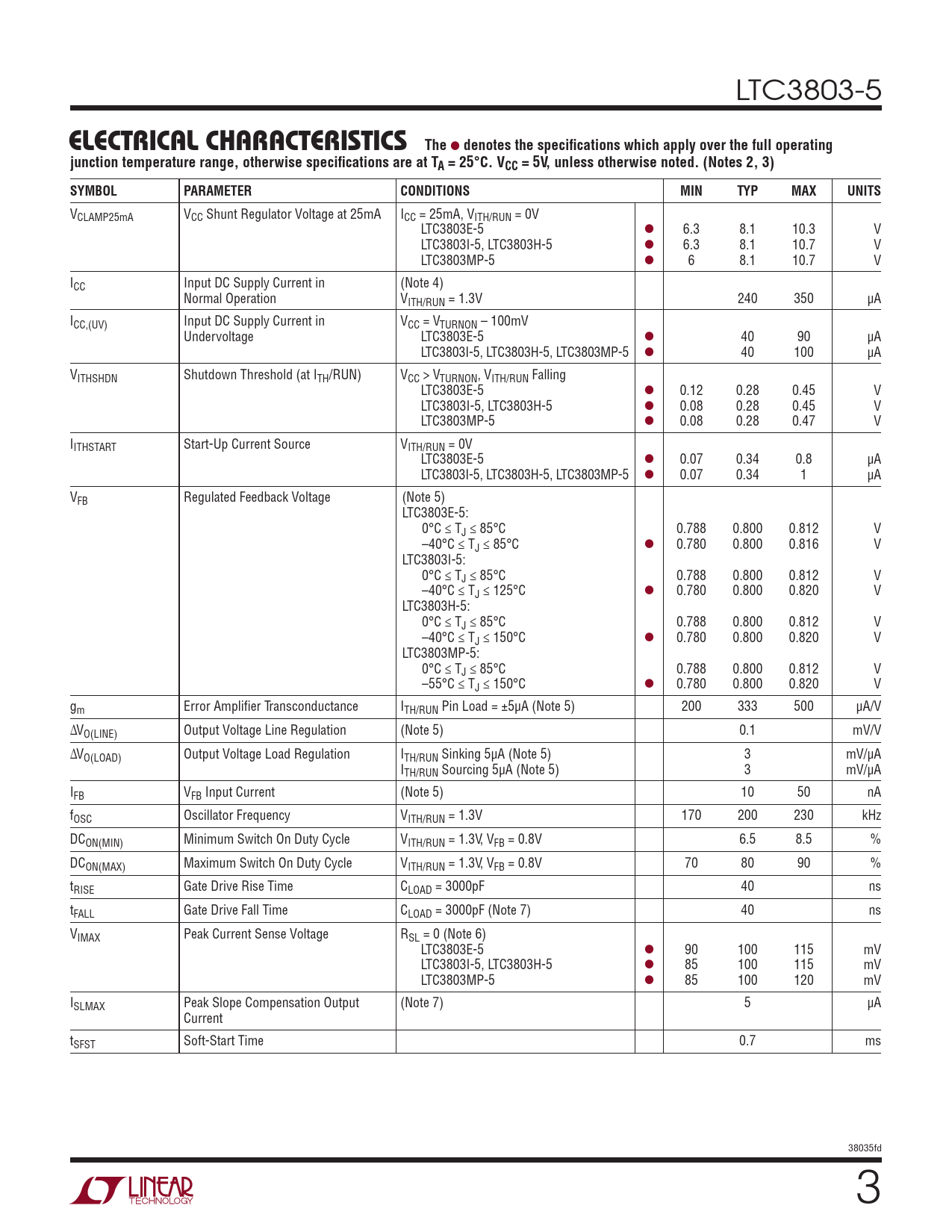

denotes the specifi cations which apply over the full operating junction temperature range, otherwise specifi cations are at TA = 25°C. VCC = 5V, unless otherwise noted. (Notes 2, 3) SYMBOL PARAMETER CONDITIONS MIN TYP MAX UNITS
