Datasheet Consonance CN3165 — Datenblatt
| Hersteller | Consonance |
| Serie | CN3165 |
| Artikelnummer | CN3165 |
Komplettes lineares Ladegerät mit konstantem Strom/konstantspannung für einzellige Li-Ionen- und Li-Polymer-Akkus
Datenblätter
Complete constant-current /constant voltage linear charger for single cell Li-ion and Li Polymer batteries
Detaillierte Beschreibung
Das Gerät enthält einen integrierten Leistungs-MOSFET und macht einen externen Messwiderstand und eine Sperrdiode überflüssig.
Eine integrierte adaptive Zelle kann den Ladestrom automatisch an die Ausgangsleistung der Eingangsstromversorgung anpassen, sodass sich der CN3165 ideal für solarbetriebene Systeme eignet. Die thermische Rückkopplung regelt den Ladestrom, um die Chiptemperatur bei Hochleistungsbetrieb oder hohen Umgebungstemperaturen zu begrenzen. Die Regelspannung ist intern auf 4,2 V mit einer Genauigkeit von 1 % festgelegt, kann aber auch mit einem externen Widerstand nach oben angepasst werden. Der Ladestrom kann extern mit einem einzelnen Widerstand eingestellt werden. Wenn die Eingangsstromversorgung entfernt wird, wechselt der CN3165 automatisch in einen Energiesparmodus, wodurch der Batterieentladestrom auf unter 3 µA gesenkt wird. Weitere Funktionen sind Unterspannungssperre, automatisches Wiederaufladen, Batterietemperaturmessung und Lade-/Abschlussanzeige.

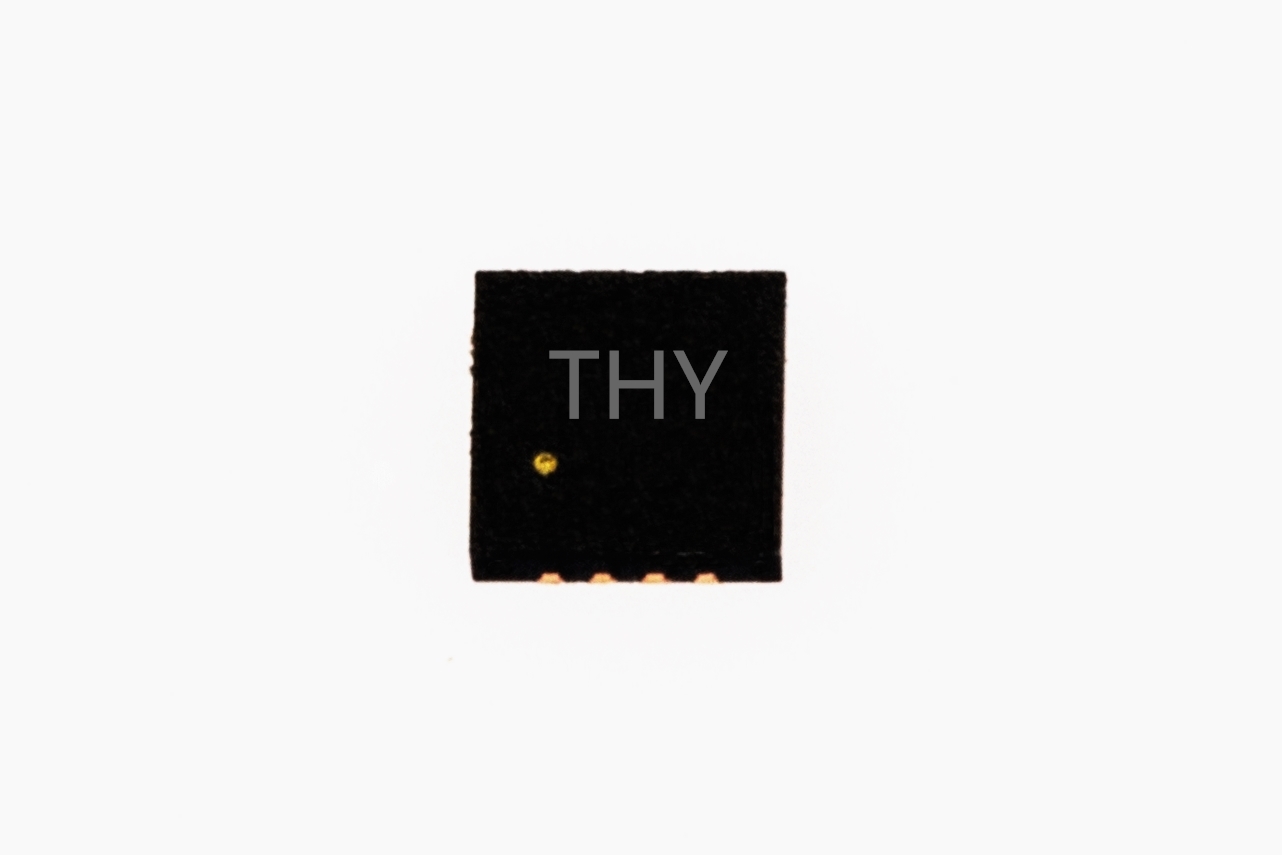

Der CN3165 ist im 8-poligen DFN-Gehäuse erhältlich.
Herstellerklassifikation
- Charger IC > Solar Panel-Powered Charger IC
